臺達變頻器在EPS應急電源中的應用
發布時間：2019-08-02 10:17:38來源：
臺達變頻器在EPS應急電源中的應用
EPS應急電源的分類及原理：
EPS應急電源是英文Emergency Power Supply的縮寫，是現代建筑安全保障設施的重要組成部分。一般情況是作為消防或生產在緊急情況下使用的電源。例如在高層建筑、商場、醫院等地方人多、自然光源有限，一旦出現火災或電網受到破壞的時候，光源消失一片漆黑，帶來的后果將不堪設想。同時消防水泵、應急通道會因?yàn)槿鄙匐娫炊鵁o法工作，比較終導致了消防隊伍無法施展救助工作，如此更加重了災害的程度。如果擁有應急電源，將會減少極大的損失，因此應急電源對現代社會的安全發揮越來越重要的作用。
目前EPS采用的控制方式和控制手段不同，針對EPS所帶的負載可以歸納三種：一是主要用于應急照明和事故照明的EPS；二是除了應急照明、事故照明之外，還有應用于空調、電梯、卷簾門、排氣風機、水泵等混合負載的三相系列EPS；三是直接給電動機供電的變頻系列EPS。
EPS應急供電電源系統基本結構組成可以分：1、市電旁路通道，2、逆變器電源供電通道 3、互投轉換裝置 4、△/Y型隔離變壓器。由于EPS針對不同的負載因此系統的框架圖也就不同：

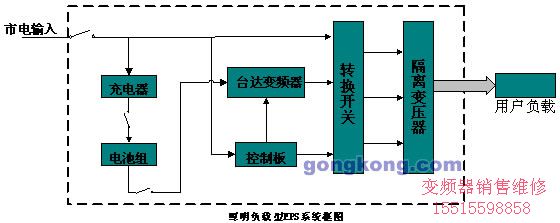

照明負載型EPS系統框圖
當市電供電正常的時，市電電源經過EPS的交流旁路和轉換開關組成的供電通道、以及隔離變壓器向用戶的各種應急負載供電。這時用戶負載所使用的電源是來自電網的市電電源，因此此時的EPS能夠帶各種電阻性、電容性和電感性負載。當市電供電中斷或者超限時，EPS在很短的時間內，完成了從交流旁路供電到逆變器電池供電的切換操作，同時啟動了逆變單元進入工作狀態。用戶負載使用的電源就是經過隔離變壓器的EPS逆變電源。當市電恢復正常工作之后，EPS對逆變器執行自動關機操作，并且完成從逆變器電池供電到交流旁路供電的切換。

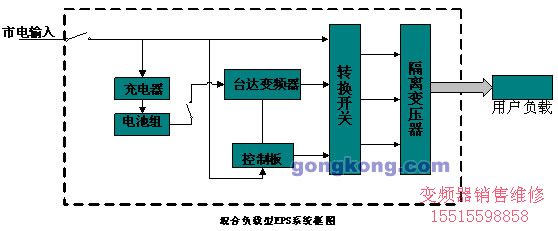

混合負載型EPS系統框圖
混合負載型EPS一般適用與負載比較復雜的場合，比如賓館、醫院、大型商場等。
電機專用型EPS的供電系統主要是為電機類負載設計的，被廣泛應用于大功率電動機負載，比如電梯。消防水泵、大型風機等。

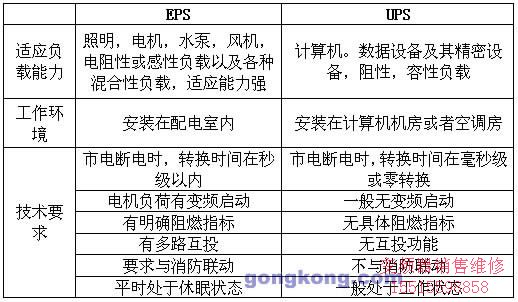

EPS與UPS的主要區別
提到EPS必然會想到了UPS，由于EPS和UPS在應用方面有一定的相同點，因此會對此產生一些混淆，這里簡單的介紹一下EPS與UPS的主要區別：
應用的目的不同：UPS除了提供不間斷供電外，還兼?zhèn)淞烁纳剖须姷钠焚|(zhì)功能，而EPS則主要解決在緊急情況下的應急供電問題,要求與消防聯動。UPS供電要求切換的時間很短很短（0－10ms）,EPS則相對比較寬(10-500ms)。UPS以維護信息傳輸暢通為主要目的，EPS以防范重大災難事故為主要目的。EPS電壓失真度THD要求在線性負載下<1%,非線性負載下<3%.而UPS則<5%。
臺達EPS專用變頻器參數：
臺達變頻器在EPS主要擔當了逆變功能，針對EPS行業的特殊性臺達變頻器主要增加自動轉矩補償、轉矩補償限制、異常再啟動等參數，來滿足EPS客戶的需求。
自動轉矩補償原是為提升電動機大負載階段的轉矩而設置。其原理是當電動機的負載量增大時，變頻器根據設定自動提升變頻器的輸出電壓，以抵消或者部分抵消電動機定子繞組電阻上的電壓降落造成的勵磁不足。在EPS應用中，電動機的定子電阻電壓降可近似對應為從變頻器輸出刀實際負載整個輸出過程中的線路損耗。通過調節此參數可以較好的抑制系統輕載時的電壓升高和重載時候的電壓降落。

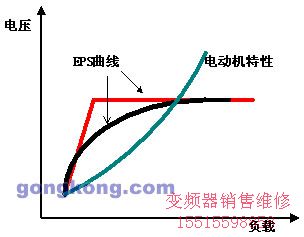

轉矩補償限制參數是通過自動轉矩補償增益配合可以實現更加符合EPS工作特性的曲線。在EPS系統中由于存在變壓器以及濾波電容等中間環節，從變頻器刀負載的線路電壓降落與負載電流之間的關系并不是普通的電動機繞組電壓降落和定子電流的關系。如下圖：
異常再啟動參數在EPS系統應用中，用戶希望變頻器能夠比較大限度的保證有電力輸出，即在任何異常狀況下，只要異常狀態及時消失，便能夠自動恢復刀運行狀態。對此臺達變頻器異常再啟動次數2與異常再啟動次數復歸時間2規定了針對驅動器的不包括oc，ov，occ，ocn，ocd以及BB的所有異常狀況的復歸參數。也就是說，當用戶設置了異常再啟動參數2后，不管發生任何異常，只要沒有損壞變頻器，變頻器都可以再異常狀況解除后自動恢復到運行狀態。
結論：
臺達EPS專用變頻器真正的實現了客制化服務，完全根據EPS行業的技術特點而開發，滿足了EPS行業客戶的需求。臺達變頻器以其嚴格品質管理和較高的性價比受到了用戶的好評。
